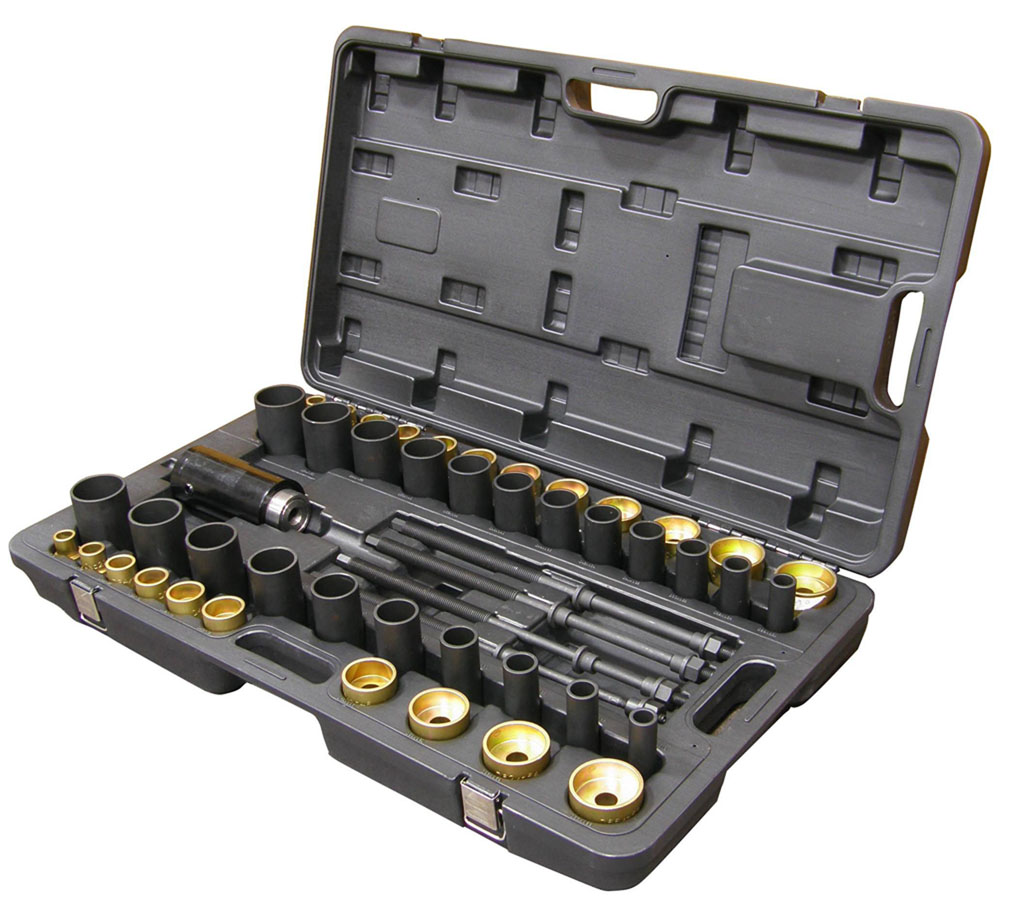

Комплектация:
Оправки 110 мм глубокие с прорезью (Ø внешний/внутренний): 26/18, 28/20, 30/22, 32/24, 34/26, 36/28, 38/30, 40/32, 42/34, 44/36, 46/38, 48/40, 50/42, 52/44, 54/46, 56/48, 58/50, 60/52, 62/54, 64/56, 66/68, 68/60 мм.
Оправки 40 мм короткие (Ø внешний/внутренний): 26/18, 28/20, 30/22, 32/24, 34/26, 36/28, 38/30, 40/32, 42/34, 44/36, 46/38, 48/40, 50/42, 52/44, 54/46, 56/48, 58/50, 60/52, 62/54, 64/56, 66/68, 68/60 мм.
Цилиндр гидравлический 15 тонн (Ø 80 мм, длина 212 мм): Рабочий ход 46 мм, резьба для подключения насоса 3/8" (насос в комплект не входит).
Тяговые шпильки Ø 10, 12, 14 и 16 мм, общая длина 450 мм.
Резьба шпилек для установки в гидравлический цилиндр М20×1.25.
Материалы – инструментальная сталь, оксидированное покрытие, цинк, пластик PE-HD (кейс).
Размеры кейса – 920×540×180 мм.
Вес – 31,6 кг.
Этапы выполнения работ:
-
Установите на гидравлический цилиндр подходящие по размеру шпильку и глубокую оправку с прорезью.
-
Закрепите конструкцию в сайлентблоке, прижав его короткой оправкой и гайкой.
-
Подсоедините гидравлический насос (в комплект не входит) к гидроцилиндру и демонтируйте сайлентблок.
Рекомендации по работе с набором:
-
Для работы с набором используйте гидравлический насос МАСТАК 751-00500K (поставляется отдельно). Для подключения насоса к гидравлическому цилиндру используйте резьбовой переходник (арт. 14152) с внешней резьбой M3/8" и внутренней резьбой F1/4" (резьба на выходном шланге гидравлического насоса). Переходник также поставляется отдельно.
-
Перед началом работ обязательно смазывайте тяговые шпильки во избежание превышения допустимых нагрузок и возможного повреждения резьбы.
